Thi công và lắp đặt hệ thống chống sét

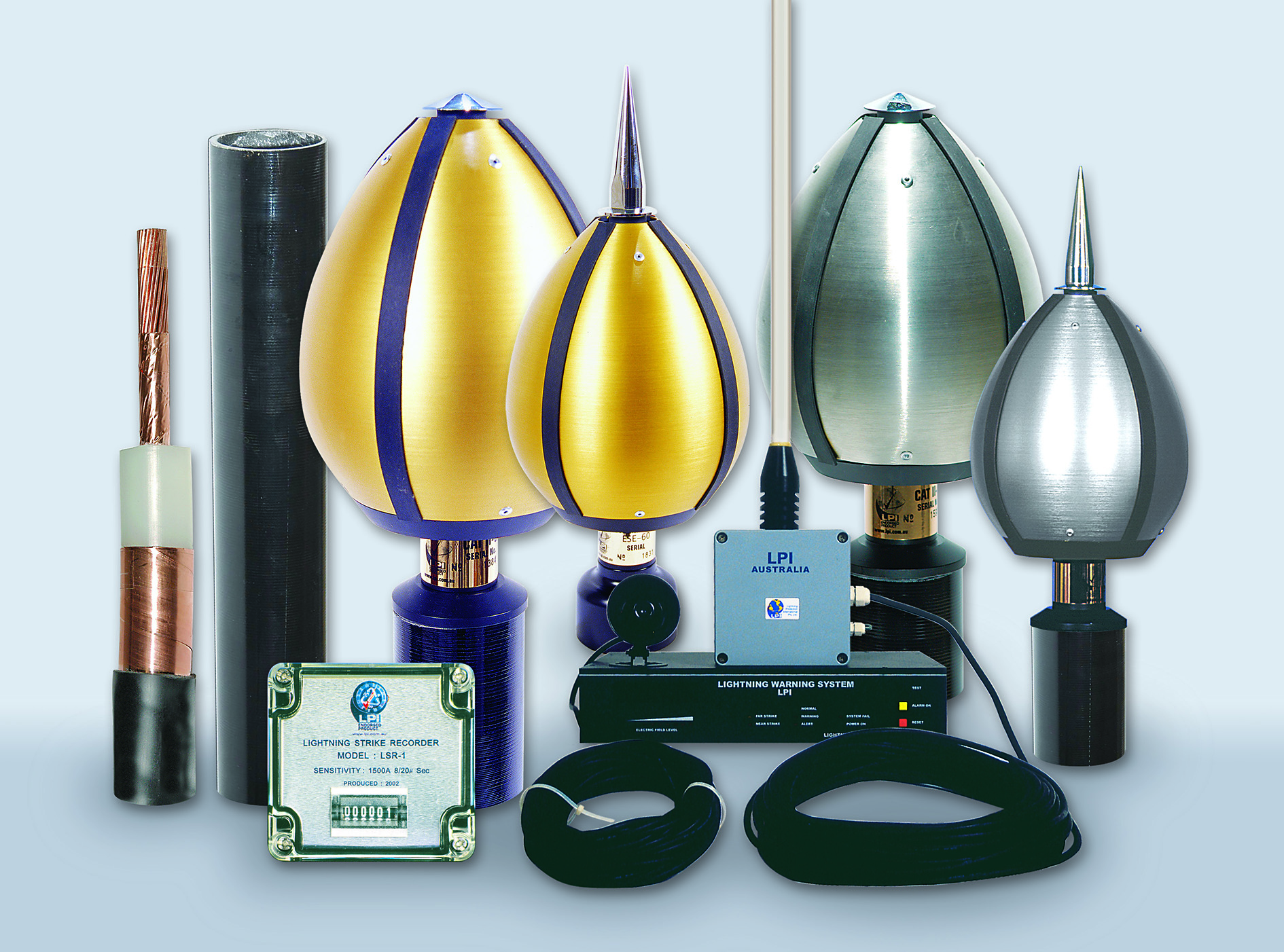

1. Cấu tạo

• Đầu thu
Một đầu thu gắn cố định phía trên dùng thu sét và và che chắn cho đầu phát xạ ion ở bên trong. Nó được thiết kế để tạo ra dòng chuyển động không khí xuyên qua đầu phát ion, phân tán các ion này ra không gian xung quanh, tạo môi trường thuận lợi để kích hoạt sớm sự phóng điện (hiện tượng Corona), hạn chế thiệt hại do sét gây ra.

• Thân kim
Thân kim được làm bằng đồng xử lý hoặc inox, phía trên có một hoặc nhiều đầu nhọn dùng phát xạ ion. Các đầu họn này được nối với bộ phát xạ ion thông qua dây dẫn luồng bên trong ống cách điện.

• Bộ kích thích phát xạ ion
Được làm bằng vật liệu Ceramic áp điện, đặt phía dưới thân kim, trong buồng cách điện, nối với các đầu phát xạ nhờ dây dẫn chịu được điện thế cao. Khi có dông, dưới tác động của một lực, bộ phận này sẽ phát ra các điện tích.

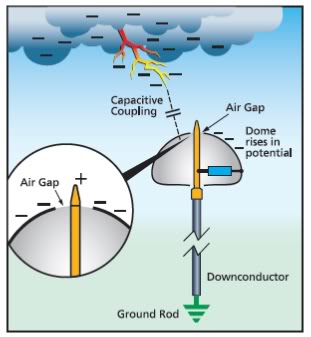

2. Nguyên tắc hoạt động

a - Sự kích thích áp điện
Một sự dao động nhỏ của kim thu sét so với cột đỡ cùng với áp lực được tạo ra trước trong bộ kích thích sẽ sinh ra những áp lực biến đổi ngược nhau. Theo đó, chúng tạo ra điện thế cao tại các đầu nhọn phát xạ ion, sinh ra một lượng lớn ion xung quanh kim thu sét. Những ion này sẽ ion hóa dòng khí quyển xung quanh và phía trên đầu thu nhờ hệ thống lưu chuyển không khí VENTURI ngay đầu thu. Tính lưỡng cực của Vật liệu áp điện tạo cho kim thu sét SAINT-ELMO khả năng hoạt động với cả sét dương và âm.

Một sự dao động nhỏ của kim thu sét so với cột đỡ cùng với áp lực được tạo ra trước trong bộ kích thích sẽ sinh ra những áp lực biến đổi ngược nhau.Theo đó, chúng tạo ra điện thế cao tại các đầu nhọn phát xạ ion, sinh ra một lượng lớn ion xung quanh kim thu sét. Những ion này sẽ ion hóa dòng khíquyển xung quanh và phía trên đầu thu nhờ hệ thống lưu chuyển không khíVENTURI ngay đầu thu. Tính lưỡng cực của Vật liệu áp điện tạo cho kim thusét SAINT-ELMO khả năng hoạt động với cả sét dương và âm.

b- Giảm thời gian kích thích hiệu ứng CORONA và giảm điện áp ngưỡng
Sự tăng cưỡng bức mật độ ion của không khí chung quanh một điện cực đều làm giảm điện áp ngưỡng. Điều này được thực hiện nhờ bộ phát xạ ion. Khả năng này khiến cho nó có tính hiệu quả hơn trong vai trò của điểm thu sớm nhất so với các điểm khác của tòa nhà mà nó bảo vệ.

3. Vùng bảo vệ của đầu thu sét :
Bán kính bảo vệ của đầu kim thu sét phát xạ sớm được xác định bởi tiêu chuẩn Pháp NFC 17-102 (tháng 07/1995).
